Pipe Flow Wizard软件——管径计算工具

Pipe Flow Wizard软件可计算在指定最大压力损失条件下，实现给定流量所需的最小管道内径。该软件将综合考虑管道摩擦损失的影响，包括管道材质、内壁粗糙度、管道长度、流体流量、允许最大压降、流体密度、流体粘度以及管件弯头造成的压降。



液体与气体

在计算液体管道的摩擦损失和总压损时，Pipe Flow Wizard软件采用精确的科尔布鲁克-怀特摩擦系数与达西-韦斯巴赫方程。



Pipe Flow Wizard软件在计算气体流动的管道摩擦损失和总压力损失时采用可压缩等温流方程。该软件支持多种可压缩流方程，包括通用基础流方程、完全等温流方程、AGA流方程、韦茅斯流方程、Panhandle A流方程、Panhandle B流方程以及IGT流方程。



管道与管件

Pipe Flow Wizard软件允许用户从标准数据（可添加）中轻松选择管道材料、管道直径、管道管件及流体特性用于计算。



查看Pipe Flow Wizard Software for Windows的管径计算与结果截图。

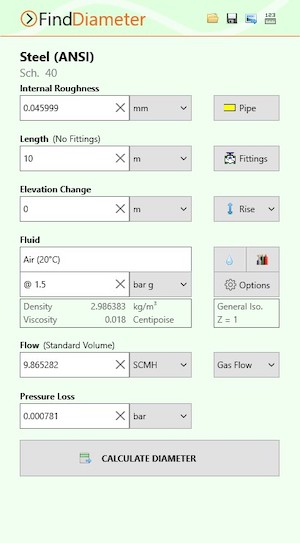

查看管径计算界面（Windows）

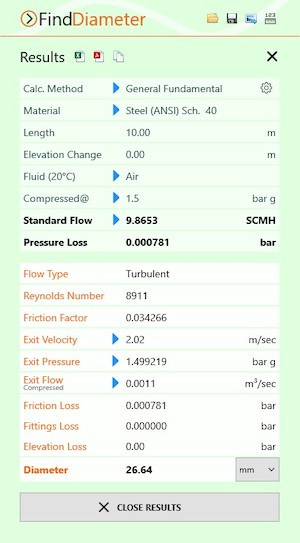

查看直径结果界面（Windows）



查看 Pipe Flow Wizard Software for macOS的直径计算与结果界面截图。

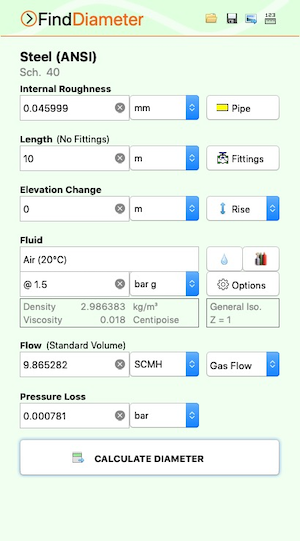

查看直径计算界面（macOS）

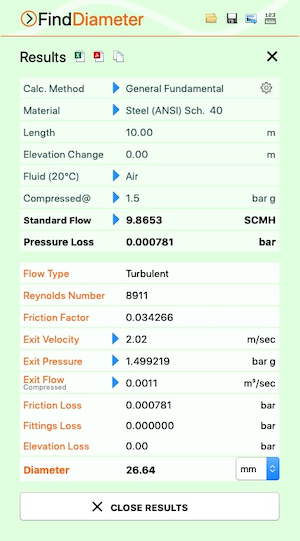

查看直径结果界面（macOS）
