Pipe Flow Wizard 软件：流量与管道压降计算器

Pipe Flow Wizard 软件助力全球工程师进行管道流量计算，轻松实现压降计算、流量计算、管径选型及管道长度计算。



该软件支持对单段管道（起点与终点高程间）内流体（液体/气体）进行“假设分析”计算，可添加管件模拟阀门与弯头。



管道流量与压降计算器

您需要计算管道流量吗？

您需要计算管道压降吗？

您需要根据流量与压降确定管道直径吗？

您是否需要计算最大压降对应的管道长度？

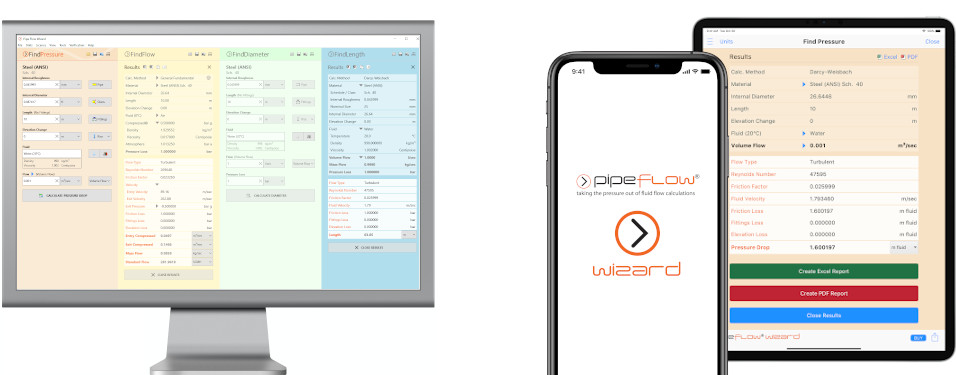

Pipe Flow Wizard 软件是一款强大的工具，可在PC、Mac、iPhone或iPad上执行流体流动计算。



Pipe Flow Wizard自带管道数据库、管件数据库和流体数据库。

用户可轻松选择管道、管件和流体用于各类计算。



气体数据计算器可计算不同温度和压力条件下的流体特性。

文档包含《Pipe Flow Wizard用户指南》和《验证结果计算》。

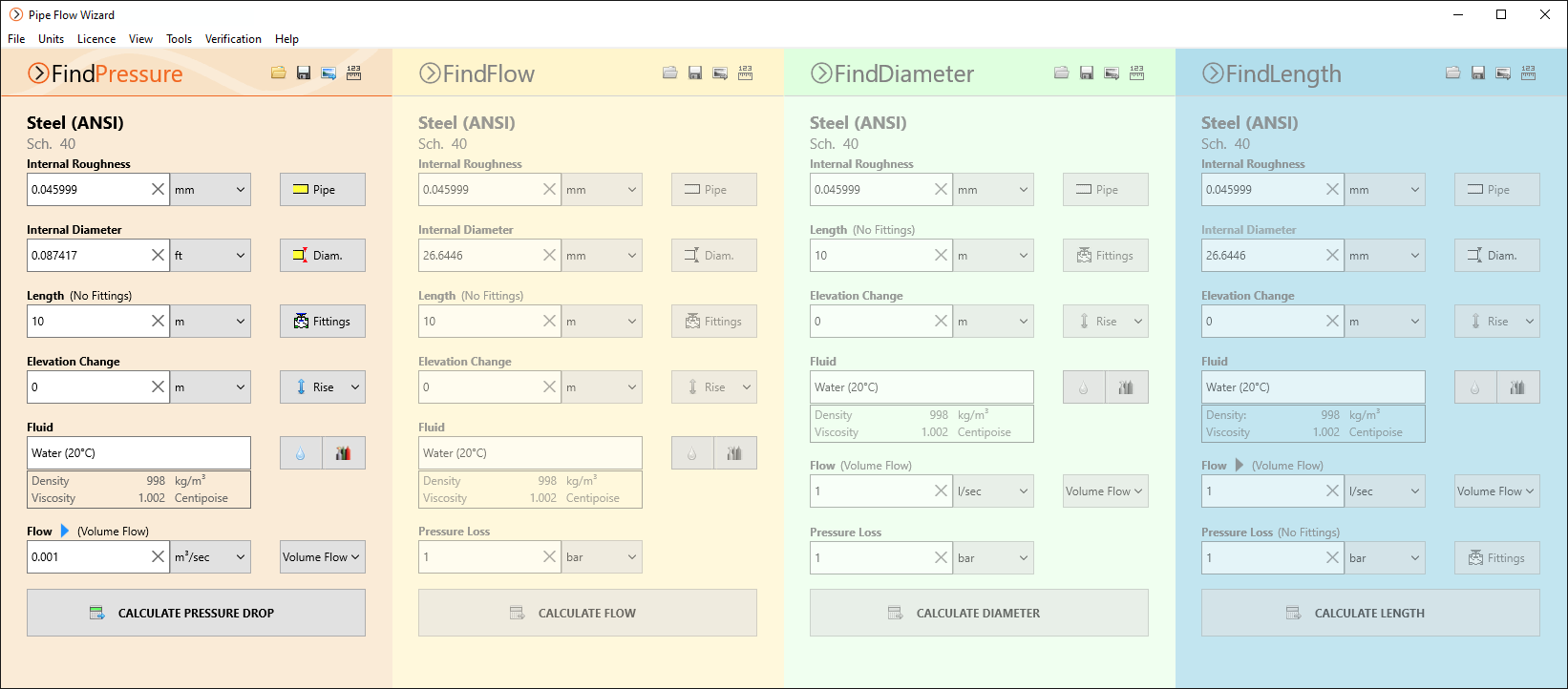

Pipe Flow Wizard for Windows提供简洁而强大的用户界面。通过彩色编码计算面板与屏幕、可调整列宽的标签视图及可展开/隐藏的扩展区域，您可根据工作习惯自由配置界面。

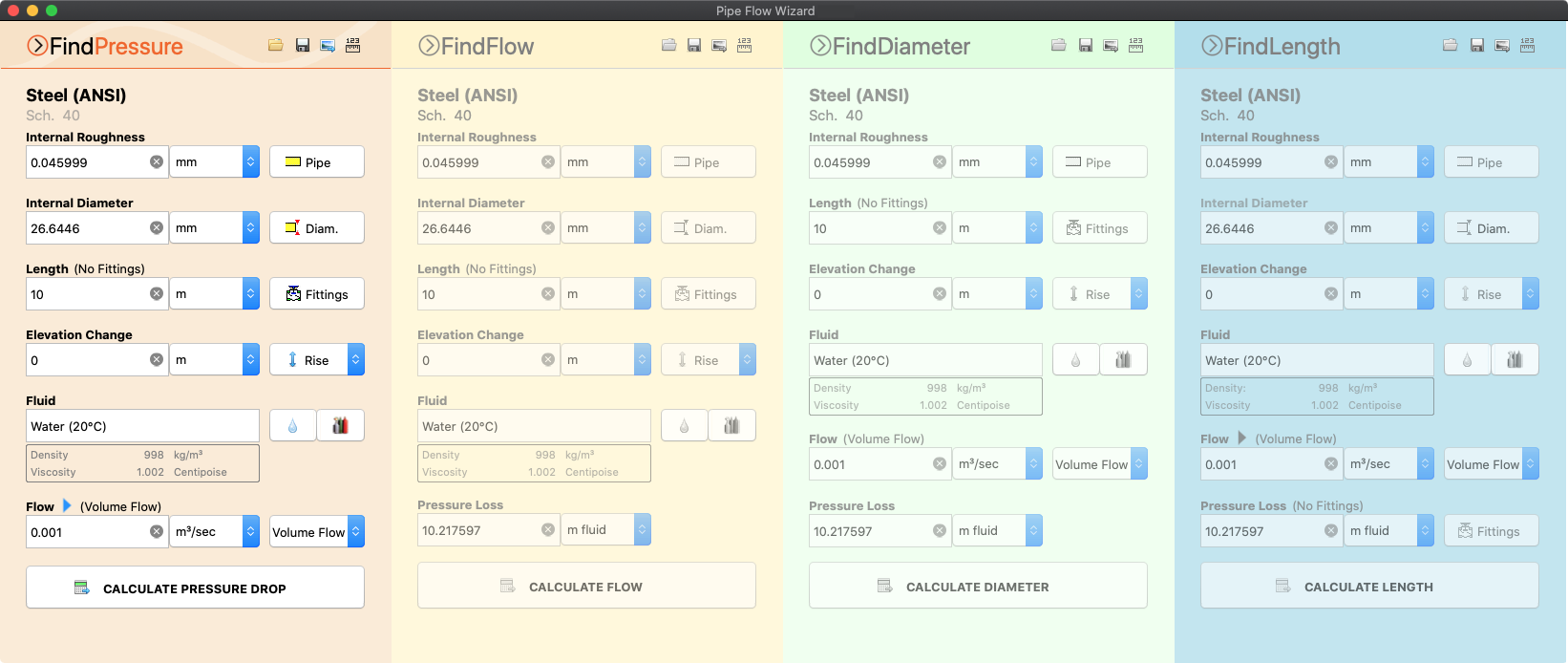

通过 Pipe Flow Wizard for macOS，您可将流体计算能力引入苹果电脑。该版本完全兼容 OSX（含卡塔利娜系统），并提供与 Windows 版相同的简洁高效界面。

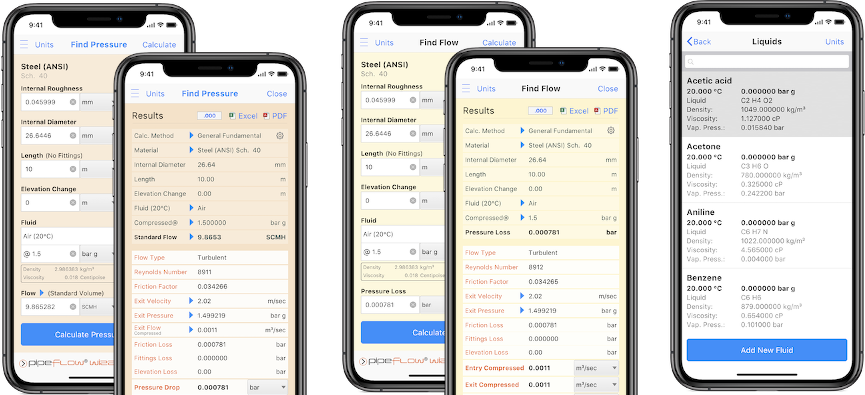

Pipe Flow Wizard for iOS将软件带入您的iPhone或iPad。移动版沿用了Windows和macOS版本相同的彩色编码计算面板及可扩展模块。计算结果可导出为向导数据文件，或生成Excel/PDF格式报告。



左右滑动即可在“查找压力”、‘查找流量’、“查找直径”或“查找长度”界面间切换。



为何选择Pipe Flow Wizard进行流体流量与压降计算

Pipe Flow Wizard软件基于与旗舰产品Pipe Flow Expert相同的可靠计算引擎，该引擎已获得全球100多个国家用户的信赖。



Pipe Flow Wizard功能亮点：

• l直观的用户界面
• l强大计算引擎
• l采用达西-韦斯巴赫公式计算压力损失
• l运用科尔布鲁克-怀特方程计算摩擦系数
• l内置常见液体与气体流体数据库
• l收录主流管材材质及规格的管道数据库
• l包含常用阀门及管件数据的管件数据库
• l集成常用气体数据的气体数据计算器
• l支持Windows、macOS及iOS系统



专业Excel与PDF报告

Pipe Flow Wizard可生成Excel或PDF格式的专业文档，便于用户轻松保存与分享计算结果。

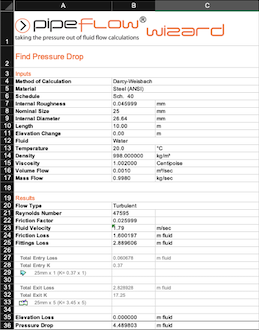

Excel报告

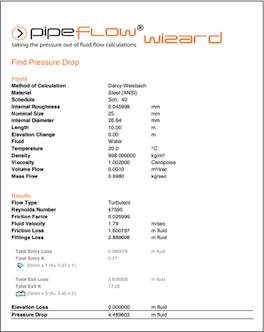

PDF报告



验证计算结果

凭借先进计算引擎，Pipe Flow Wizard可节省时间、消除错误，并免除设置复杂电子表格进行压力损失与流体流量计算的困扰。本软件计算结果已通过50个公开案例验证。



保存与共享计算

Pipe Flow Wizard的计算文件兼容所有平台，无论使用何种设备均可轻松共享计算成果。



在Windows和macOS系统中，计算文件可通过硬盘（或其他连接存储介质）保存与加载。在iPhone和iPad设备上，计算文件可在应用内直接保存与加载，并可导出通过电子邮件或第三方文件共享服务进行分享。
