Pipe Flow Advisor软件

Pipe Flow Advisor可估算不同形状明渠与暗渠中的水流速率，亦能计算各类储罐的出水流量，从而推算重力排水条件下储罐排空所需时间。



明渠流量、部分充满管道流量及储罐出水流量

您需要计算明渠流量吗？

需要计算容器容积与液体重量？

需要确定水箱排空所需时间？



购买Pipe Flow Advisor软件，2分钟内即可完成授权。



Pipe Flow Advisor可计算：

• ü明渠及部分充满管道的流量
• ü溢流堰流量
• ü重力排水条件下水箱排空时间
• ü容器容量及渠道/管道内流体体积与重量

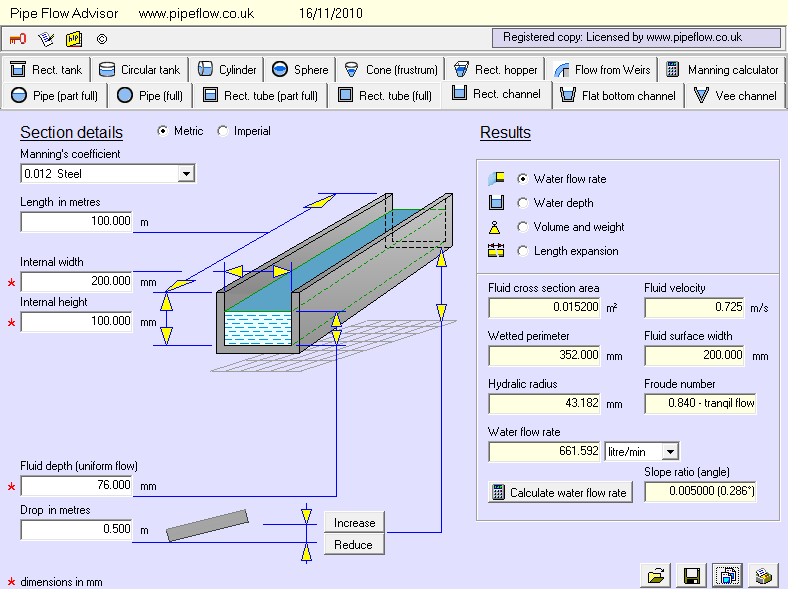

明渠流量计算

斜坡明渠中的流动源于重力对液体的效应。多数情况下，液体呈自由液面流动，如明渠、水槽或部分充满的管道。除大气压外，液体不受任何压力作用。历经多年发展，已形成多种估算明渠流量的公式体系，其中曼宁公式因其可靠性与通用性，已成为公认的最佳估算方法。

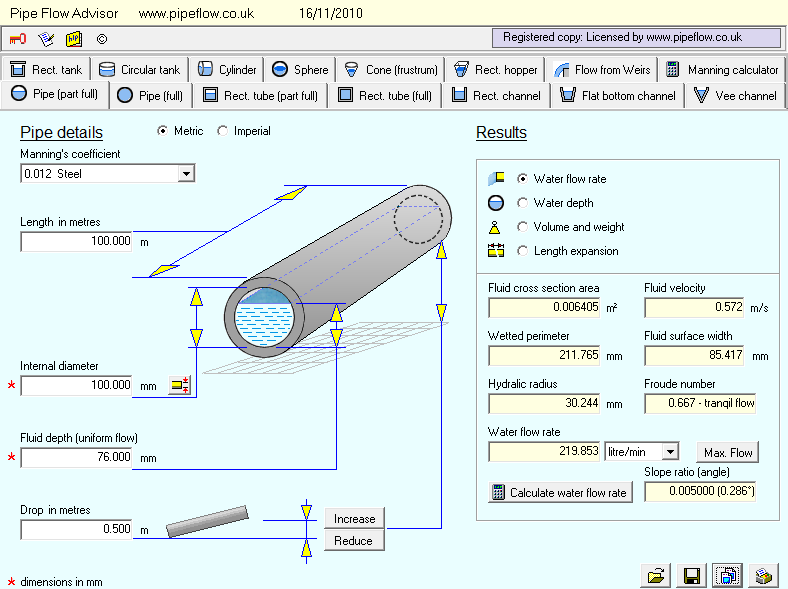

部分充满管道中的流量

曼宁公式通过曼宁系数对不同渠道类型进行修正。计算时需确定流体横截面积、湿周长及坡度比。当流体横截面、流速、水深及坡度保持恒定（稳态流）时，计算结果更为精确。所得流量估算值适用于水或水相近特性流体。

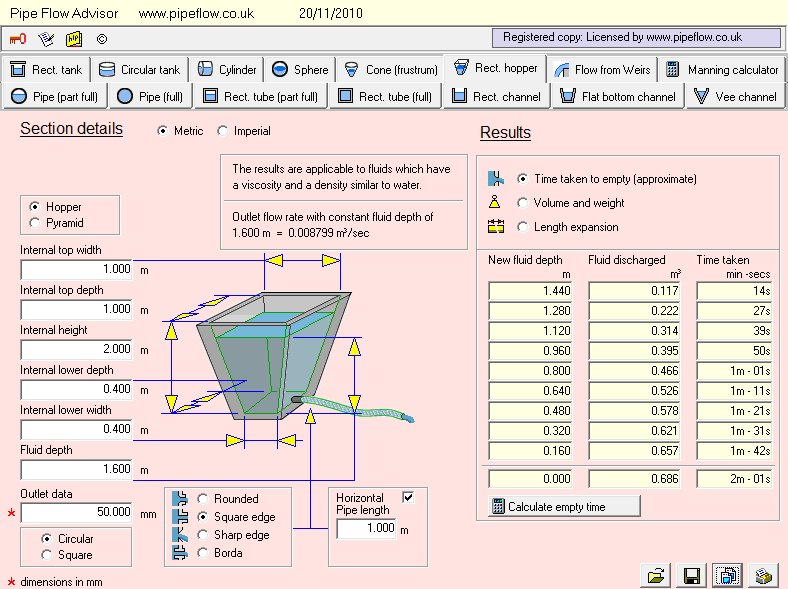

储罐出水流量与排空时间

储罐出口流量取决于出口上方液位高度，以及出水孔径的类型与尺寸。除非出水管相对较短，否则管道本身也会因额外摩擦损失而影响流量。

随着液体流出储罐，罐内剩余液位持续下降，可用作“推力”的液柱高度随之递减，导致出水流量随时间逐渐降低。储罐形状同样影响排空时间，因为在相同出罐流量下，不同形状储罐的液位损失高度存在差异。



曼宁系数与水流速计算

曼宁公式（又称高克勒-曼宁公式）是基于实践经验及重力驱动明渠自由水面流实验测量的经验公式，并非理论推导所得。该公式最初由法国工程师菲利普·高克勒于1867年提出，后经爱尔兰工程师罗伯特·曼宁于1890年重新完善。
