IBH S5+S7 for Windows

S5+S7 for Windows® Version 7

Version 7新特征:

•OsziCam®

•Statusrecorder

•LogView

•智能输入协助

•通过SINEC L2在线连接到 SIMATIC S5

•通过H1在线连接到 SIMATIC S5

•在

 Windows XP (32/64 Bit)

 Windows Vista (32/64 Bit)

 Windows 7 (32/64 Bit)

 Windows 8 (32/64 Bit)

 Windows 10 (32/64 Bit)

上调用STEP5 COM程序包

S5 for Windows®和S7 for Windows®的组合版本在一个应用程序中包含两种工具的所有功能。

S5 程序设计

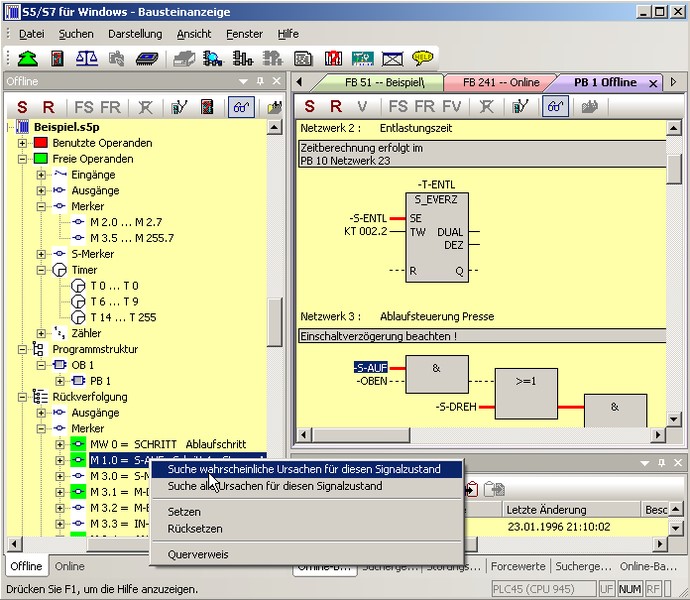

S5 forWindows®为可编程逻辑控制器（PLC）的创建、修改、测试及编录程序提供了工具。S5 for Windows®是为带有STEP5的Siemens PLC系列SIMATIC S5的编程而设计的。功能块图（FBD）、梯形图（LAD）和语句列表（STL）用作S5的演示。现有的S5程序无须输入/输出就可直接编辑。S5 Windows®与原来的Siemens编程单元兼容。对于自动故障排除，S5 Doctor功能也被集成。

集成了一个创建和编辑符号表的舒适编辑器。可以搜索和替换任何标准以及重新布线。语法检查被集成。新舒适的多段编辑器可用于创建语句表、功能方框图和梯形图，允许复杂功能的表示。专注于使用鼠标和/或键盘的易用性。交叉引用和/或相应的符号文件以正确的地址显示。在此窗口中，可以同时编辑符号文件。集成了具有语法检查功能的新地址分配。语句表使用集成编辑器的舒适性创建。Windows剪贴板可用于任何地方的程序或配置操作。只要它们是可显示的，语句表就可以更改为功能框图或梯形图。始终可能以状态语句列表的形式显示功能块图和梯形图。

OsciCAM®允许通过同步先前记录的视频和过程信号来分析运动过程。记录的视频可以同步显示，以便使用时间戳处理PLC的信号和记录块状态。

使用Statusrecorder，可以通过随后逐帧分析块状态来探索动态过程。Statusrecorder记录块状态并以时间戳显示，允许在STL、CSF和LAD演示之间进行后续更改。

示波器功能进一步增强了编程系统的诊断功能。动态进程可以在集成屏幕、改编自示波器前面板中的界面外观中进行监控和分析。使用虚拟测试探针指向I / O信号足以监视虚拟示波器内的多个信号。可以随时停止信号记录，以进一步对机器故障进行定时调查。除了观看I / O信号之外，还可以通过简单地指向具有块状态测试探针的变量来观察程序执行定义位置处局部变量的状态。只有集成到编程系统system S5 for Windows®才能实现。记录的数据也可以保存以备以后进行调查，用于存档或通过电子邮件发送信息。

使用S5 for Windows®可以在状态显示表现语句列表、功能块图和梯形图中显示多段。CPU状态功能提供有关中断堆栈、块堆栈和系统数据的信息。

S5 for Windows®允许调用COM包。可以通过USB适配器建立与PLC的通信。

G5 for Windows®步进顺序编程（现在包括在S5 for Windows®内）是一款用于在STEP5 PLC程序中轻松编程顺序阶梯（程序装置控件）的工具。步进顺序块（SB）中编程的步进顺序由步骤和转换组成。转换逻辑用于启用以下步骤。图解G5 for Windows® 步进顺序编程支持线性序列、选择分支、同步分支和跳转。步骤用框显示。在初始步骤、永久步骤和选择性步骤之间存在差异。初始步骤用于步进顺序的无条件启动。即使步进标志不活动,永久性步骤的指令仍将始终执行。如果步进标志不活动，将跳过选择性步骤的指令。转换显示为行。以下步骤仅在转换逻辑为真时执行。通过同时分支，可以分支多达八（8）个进一步地步骤。步骤和转换的图形显示可能包括注释。除了初始步骤之外，每个步骤可能被分配到一个时间。可能是等待时间（延迟定时器）或监视时间（监视器）。

G5 for Windows®图形步进序列编程与SIEMENS GRAPH5和GRAPH5 / II PLC编程包兼容，因此它还需要标准的SIEMENS功能和步进块（FB70 / 71 - SB0、FB72 - SB2、FB73 - SB3）。与实际步进顺序同步，所选步骤或过渡的逻辑将在单独的窗口中显示。该逻辑可以在梯形逻辑（LAD）、控制系统流程图（CSF）或语句表（STL）中显示和编辑。可以调整逻辑窗口的大小。相应的符号库也可以同时显示和编辑。步进框的大小可以根据使用注释的大小（每行的字符数、行数）进行调整。状态显示与编辑器窗口的布局相同。主动和损坏的步骤被特别指出。

S7程序设计

为了高效舒适地编程西门子PLC控制系列S7-300和S7-400，IBHsoftec 提供了S7 for Windows®软件。这个软件可以与S5 forWindows®结合使用，也可以独立运行。使用S7 for Windows®，可编程整个Simatic S7-300和S7-400 PLC控制系列。完整的S7指令集在演示语句列表（STL）、功能块图（SFC）和梯形图（LAD）中执行。

当然，所有的在线功能都被执行。基于最新的操作指导知识，开发了第7版的新操作概念。例如，分程序表和符号表可以自由布置，它们可以从主窗口以任何顺序绘制到第二个屏幕上，并且可以从主窗口自动淡出，以便在屏幕上获得更多的空间。模块参数的呈现也进行了调整。

使用S7 for Windows®，整个S7指令集都可以在状态视图中的表示STL（语句表）中显示。状态操作也可能在功能框图（SFC）和梯形图（LAD）中显示。此外，变量视图和符号表在状态窗口中集成。所有可以连接到PLC的安装接口都显示在在线视图中。

所有STEP7项目都可以直接编辑，无需导入/导出。可以直接打开存档的STEP7项目。可以通过密码保护来阻止PLC上的所有写入访问。信号（操作数）可追溯性是可能的。也可以通过完整的I / O模块和硬件或模块诊断进行交叉引用。也可实现打印预览和强制操作数。优化了从S5程序到S7程序的转换。也可以在存储卡上保存完整的S7项目（取决于CPU）。

版本7包含S7-Simulation和舒适块比较（BlockDiff）。 S7 Doctor的自动化故障排除功能也被集成。S7 for Windows允许在运行的PLC程序中进行全自动调试。与传统的调试相比，S7 for Windows执行调试过程中所需的所有任务，并以纯文本形式返回停止原因。与传统的诊断工具不同，PLC程序不需要特别的调整。

OsciCAM®允许通过先前记录的视频和过程信号的同步来分析运动过程。记录的视频可以同步显示，以便使用时间戳处理PLC的信号和记录的块状态。

使用Statusrecorder，可以通过随后逐帧分析块状态来探索动态过程。Statusrecorder记录块状态并以时间戳显示，允许在STL、CSF和LAD演示之间进行后续更改。

示波器功能进一步增强了编程系统的诊断功能。可以在集成屏幕、改编自示波器前面板中的界面外观中对动态过程进行监控和分析。

使用虚拟测试探针指向I / O信号足以监视虚拟示波器内的多个信号。可以随时停止信号记录，以进一步对机器故障进行定时调查。除了观看I / O信号之外，还可以通过简单地指向具有块状态的测试探针的变量来观察程序执行定义位置处的局部变量的状态。只有集成到 S7 for Windows®编程系统才能实现。记录的数据也可以保存以备以后进行调查，用于存档或通过电子邮件发送信息。

硬件配置允许参数化模块、分配地址和配置PROFIBUS。通过在配置中单击模块，打开一个对话框，该对话框允许设置模块参数。在模块或CPU的详细窗口中，执行的更改将被清楚地标记，以避免在保存之前发生无意的更改。

除了最初的西门子PROFIBUS组件，我们的硬件目录包含与西门子兼容的其他制造商的PROFIBUS组件。可以使用GSD格式的文件扩展硬件目录。可以读取和编辑现有Step7项目的硬件配置。除了离线创建硬件配置外，还可以从PLC读取和编辑现有的配置。集成了模块诊断功能以快速调试。硬件目录不断更新，用于最新的模块。这些更新可以通过互联网免费获得。
