快速、简便、开放的无损检测技术开发

作为超声检测技术开发软件领域的行业领导者,Eclipse Scientific 的 BeamTool 11 提供了一系列强大的新功能和改进。成功的检测始于周密的计划,而 BeamTool 让您能够轻松自信地建模、验证和记录相控阵、TOFD 和常规超声扫描计划。
BeamTool 易于使用且功能强大,不断发展完善,提供各种工具来提高超声波检测的效率和精度。从现场技术人员到研究人员和作者,BeamTool 为无损检测行业提供了一套不可或缺的工具。
焦点质量和点扩散函数模拟
BeamTool10 引入了焦点质量和点扩散函数模拟功能,用于评估 FMC/TFM 技术的空间灵敏度和分辨率。在 BeamTool 11 中,这些功能得到了改进和扩展,也支持相控阵波束集。焦点质量模拟功能使用户能够快速可视化给定技术下点反射器(侧钻孔)的振幅、形状和尺寸在整个检测区域内的变化情况。用户可以利用这些信息选择合适的关键技术参数(孔径、聚焦、折射率偏移等)。从“点扩散函数 (PSF)”导出的多个焦点质量指标可以叠加在工件上,并在鼠标的任意位置读取其精确数值,从而直接估算目标分辨率和尺寸精度。

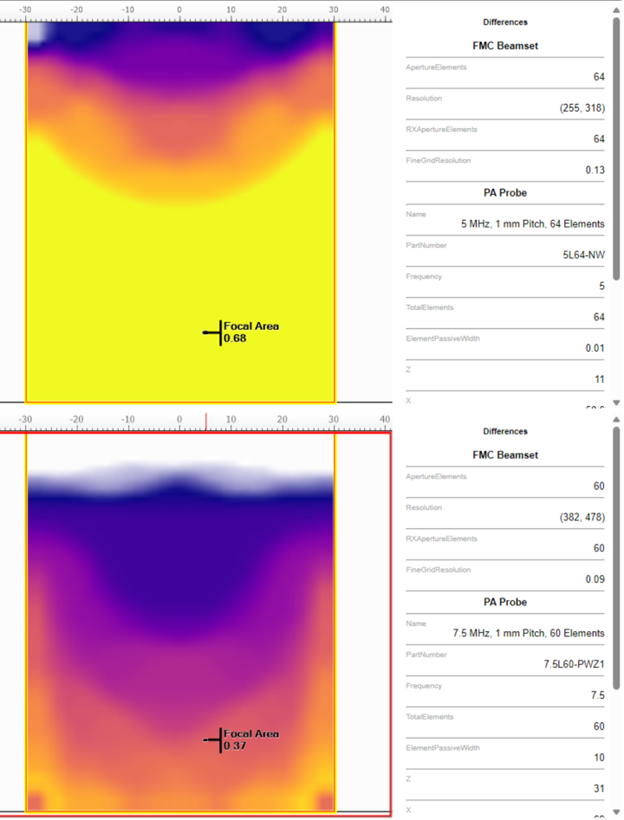

技术比较
BeamTool 11 的新增功能是对候选检测技术进行定量比较(支持 FMC、线性、扇形和扩展光束集)。用户可以选择使用不同探头(频率、螺距、楔形参数)、孔径、聚焦类型(真深度、半路径、非聚焦)和扫描类型(线性、扇形、扩展/复合)生成的光束集进行比较,并在分屏视图中显示。每种技术对应的聚焦质量指标会以统一的调色板叠加在工件上,以便于区分。点扩散函数模拟和相应的聚焦指标(灵敏度、焦面积、垂直分辨率、水平分辨率、横向分辨率、轴向分辨率)会针对每种技术单独显示,方便比较。

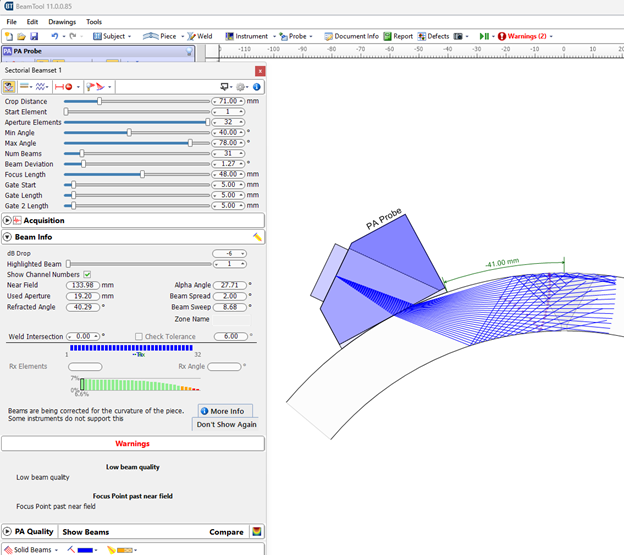

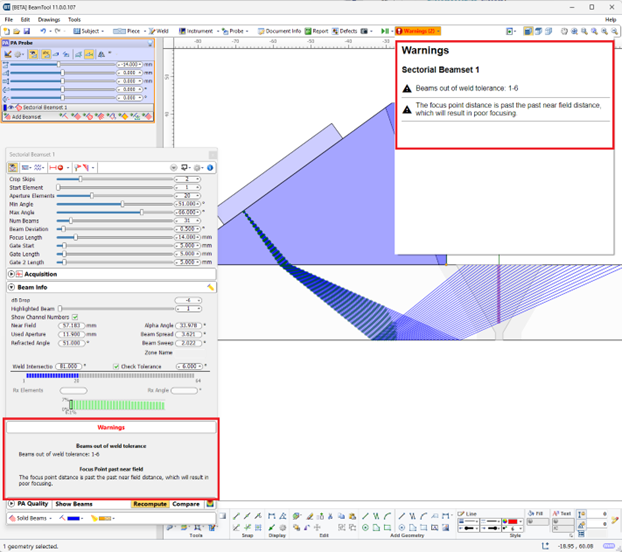

关于检测质量问题的智能警报(警告)
在 BeamTool 11 中,“警告”选项卡会提醒用户所选技术可能存在的问题。用户将在“警告”选项卡中看到的技术缺陷包括:
可以通过选择工具栏中的“警告”下拉菜单来查看所有探针和声束组的警告,这些警告会显示在所选声束组的“警告”标题下。


动态工作区信息
BeamTool 11 中新增了“工作区信息”选项,启用后,会向用户提供有关鼠标位置附近光束的信息——这些信息包括行进路径、飞行时间、光束角度等。

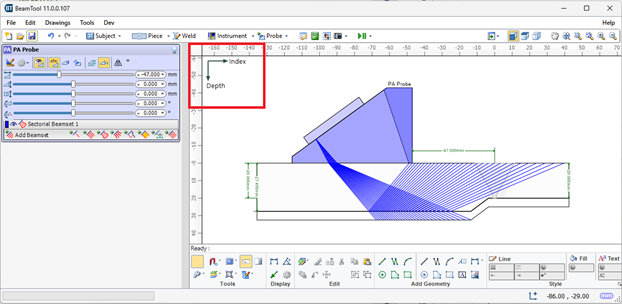

无损检测轴
应广大用户的要求,BeamTool 11 提供了将坐标系从默认的全局笛卡尔坐标系 (x,y,z) 更改为 NDT 行业标准坐标系 (索引、深度、扫描) 的选项。使用 NDT 坐标轴时,所有相关的几何信息都会根据索引、深度、扫描轴进行标记,这有助于报告/技术文档的编写。

增强对自定义组件中模拟/可视化的支持
在 BeamTool 11 中,用户现在可以在自定义工件中使用点扩散函数/焦平面测量模拟功能(以前仅在标准工件中受支持)。用户可以使用 CAD 工具表示任意检测几何形状,然后选择相应的组件表面作为工件的前后壁。

自动高亮/淡化激活/非激活声束和探针
为了方便工作区导航,探针/波束集列表中距离用户鼠标位置最近的探针/波束集会自动高亮显示。

新型探针

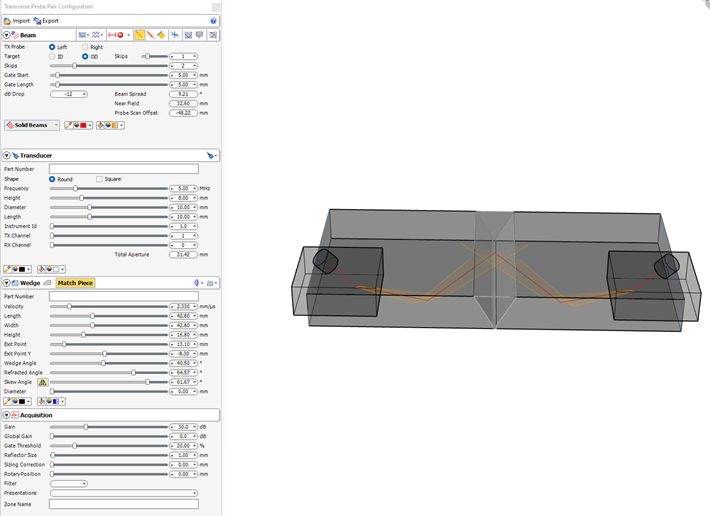

新型探头类型:横向常规探头。

FMC波束组
新增质量指标,包括点差函数预览和更多参数。

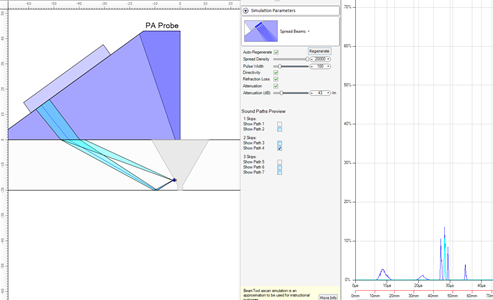

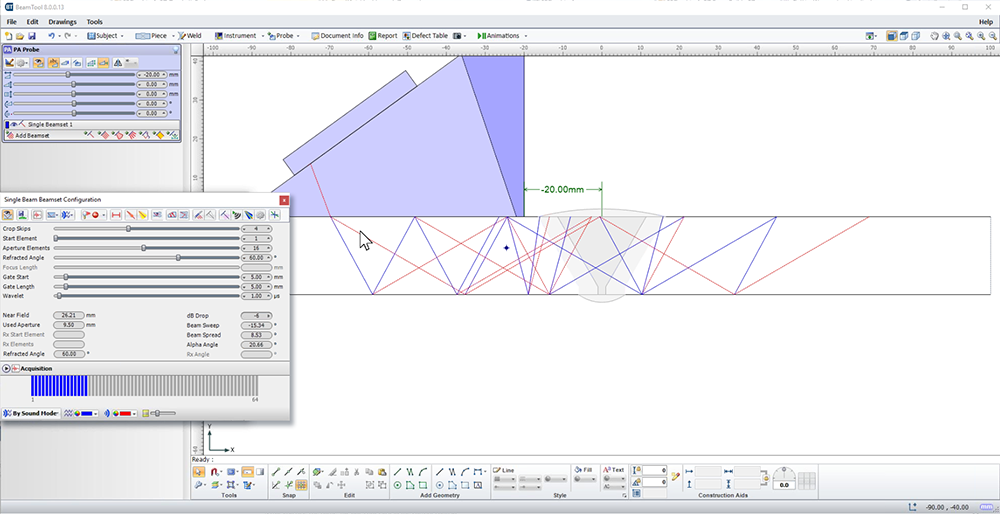

A-扫描模拟器
A-扫描模拟器现在可以显示形成 A-扫描响应的行进路径。

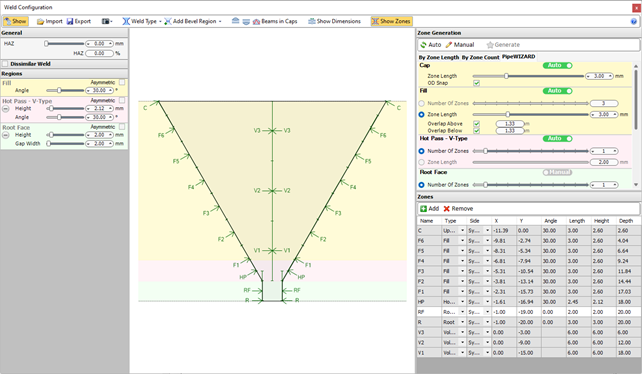

PipeWIZARD 支持变更
新的区域配置界面,能够求解校准块目标而不是区域,并改进了区域校准块和区域波束集之间的集成。

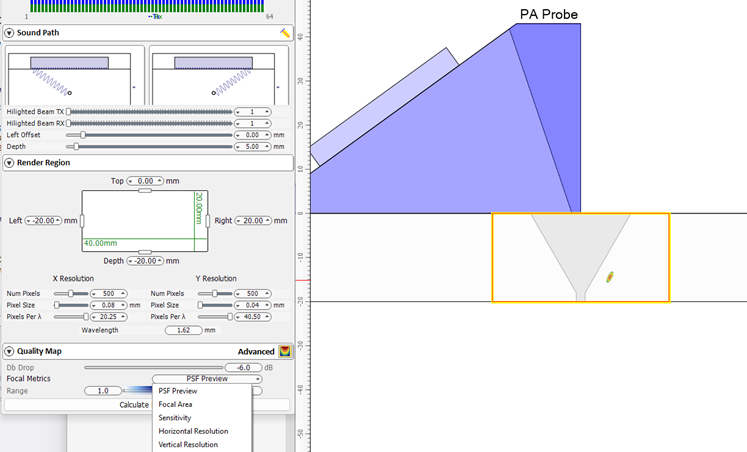

高级FMC/TFM焦平面质量图

内置仿真
以前独立于 BeamTool 的仿真功能现在包含在 BeamTool 11 的升级或购买中!非常适合用作培训辅助工具或生成培训材料和传达原理。

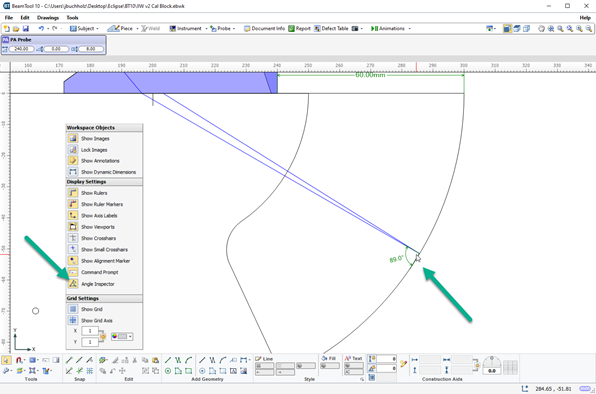

角度检查器
启用角度检查器后,将鼠标悬停在相交线上,角度将显示在工作区上。

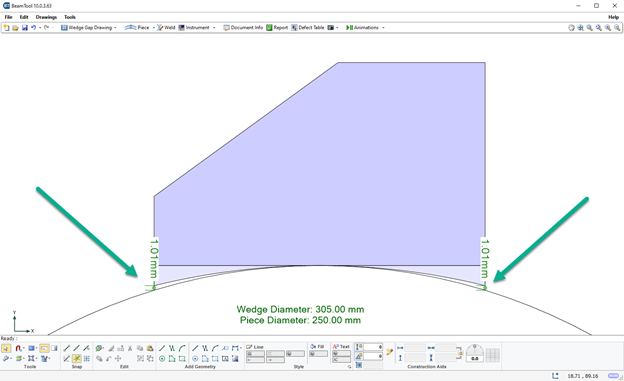

楔形间隙图
可以生成楔形间隙图,该图将显示由于轮廓不匹配而导致的楔形件与工件之间任何间隙的尺寸。

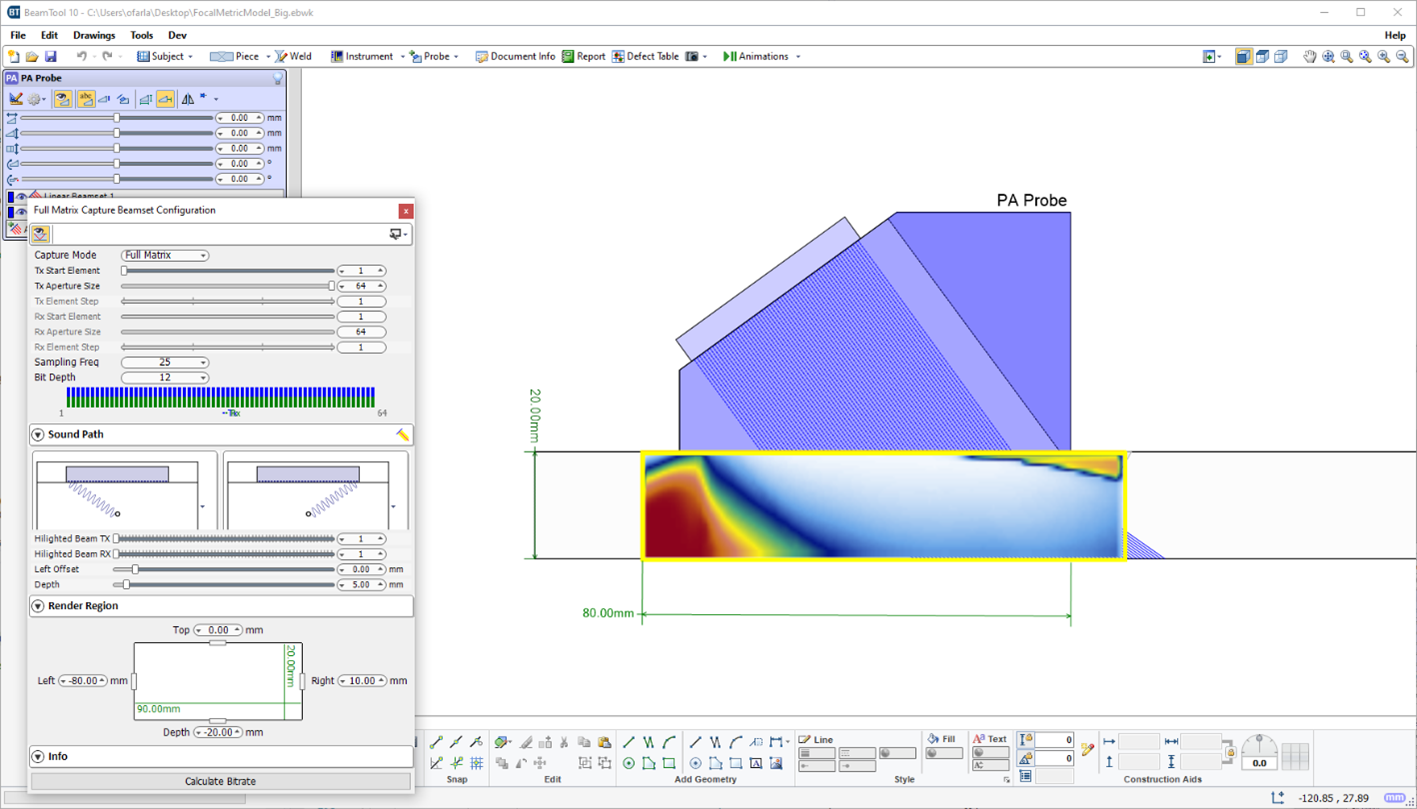

FMC波束集验证

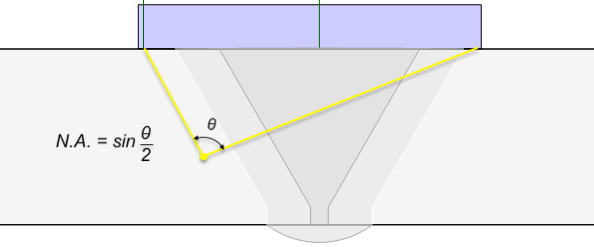

BeamTool 可以通过绘制质量图,帮助您为 FMC 检测(目前仅适用于接触式 FMC 检测)选择合适的渲染区域。该质量图大致量化了相对于探头孔径的反射器的分辨率和图像强度。它通过计算有效“数值孔径”(定义为覆盖该像素的第一束光束和最后一束光束之间夹角的一半的正弦值)来大致量化所选渲染区域中每个像素点的聚焦质量。

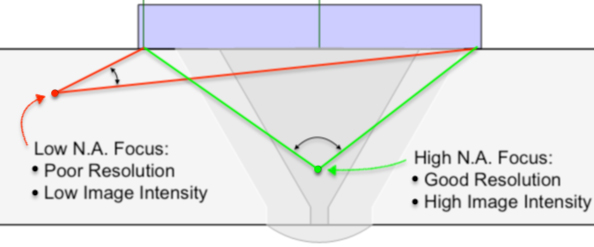

数值孔径的概念源于显微镜学,它表示焦点的角覆盖范围。数值孔径值低意味着能量不能有效地聚焦在特定点,导致分辨率差和图像强度低;而数值孔径值高则意味着能量高度聚焦,从而获得高分辨率和高图像强度。

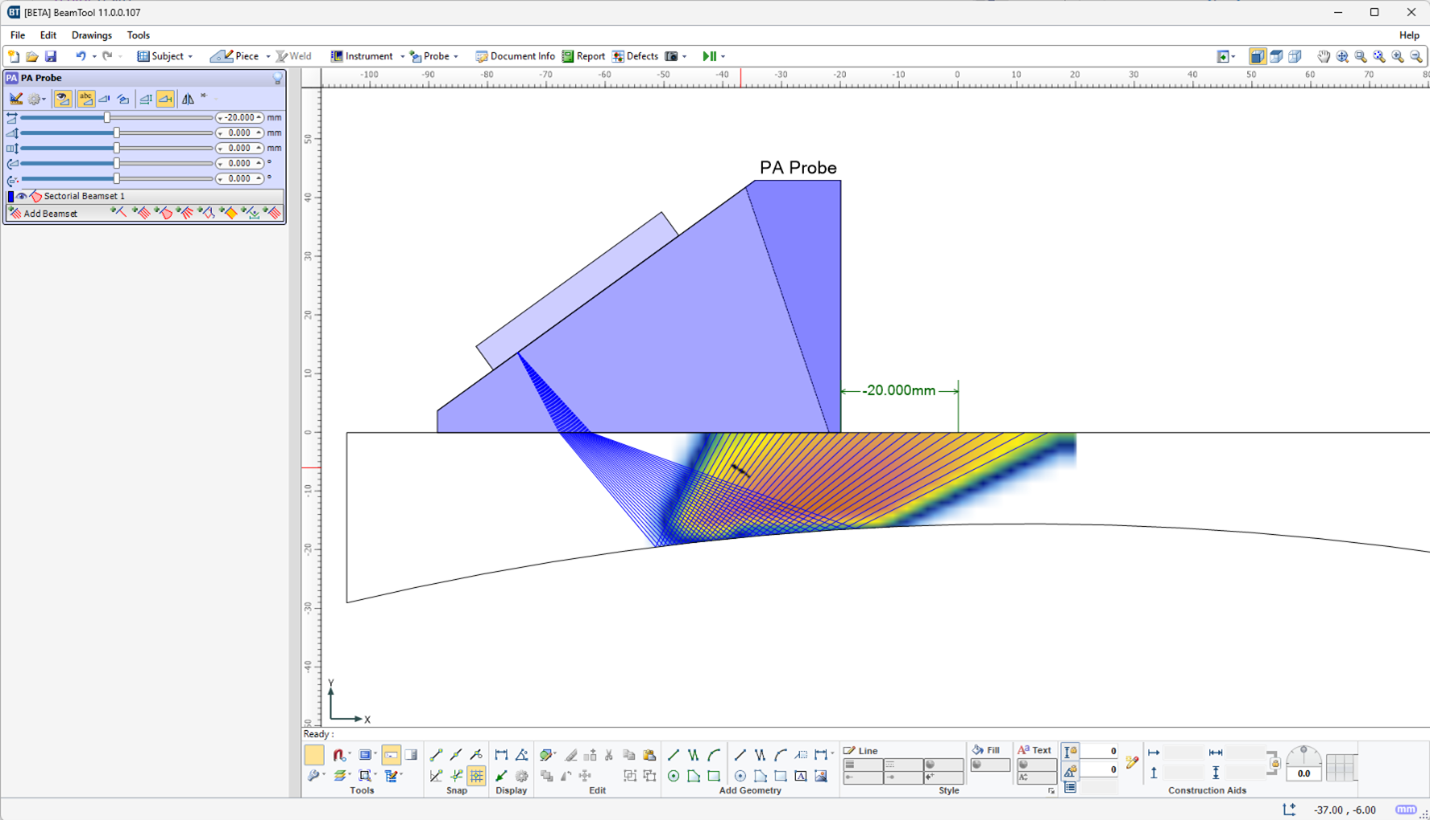

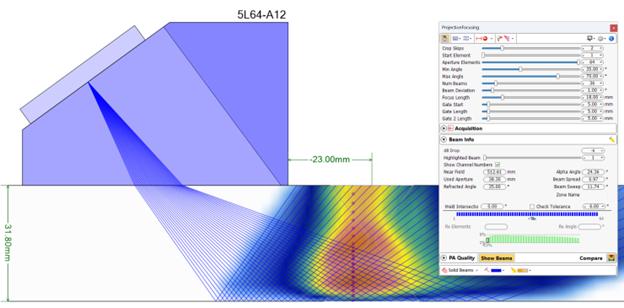

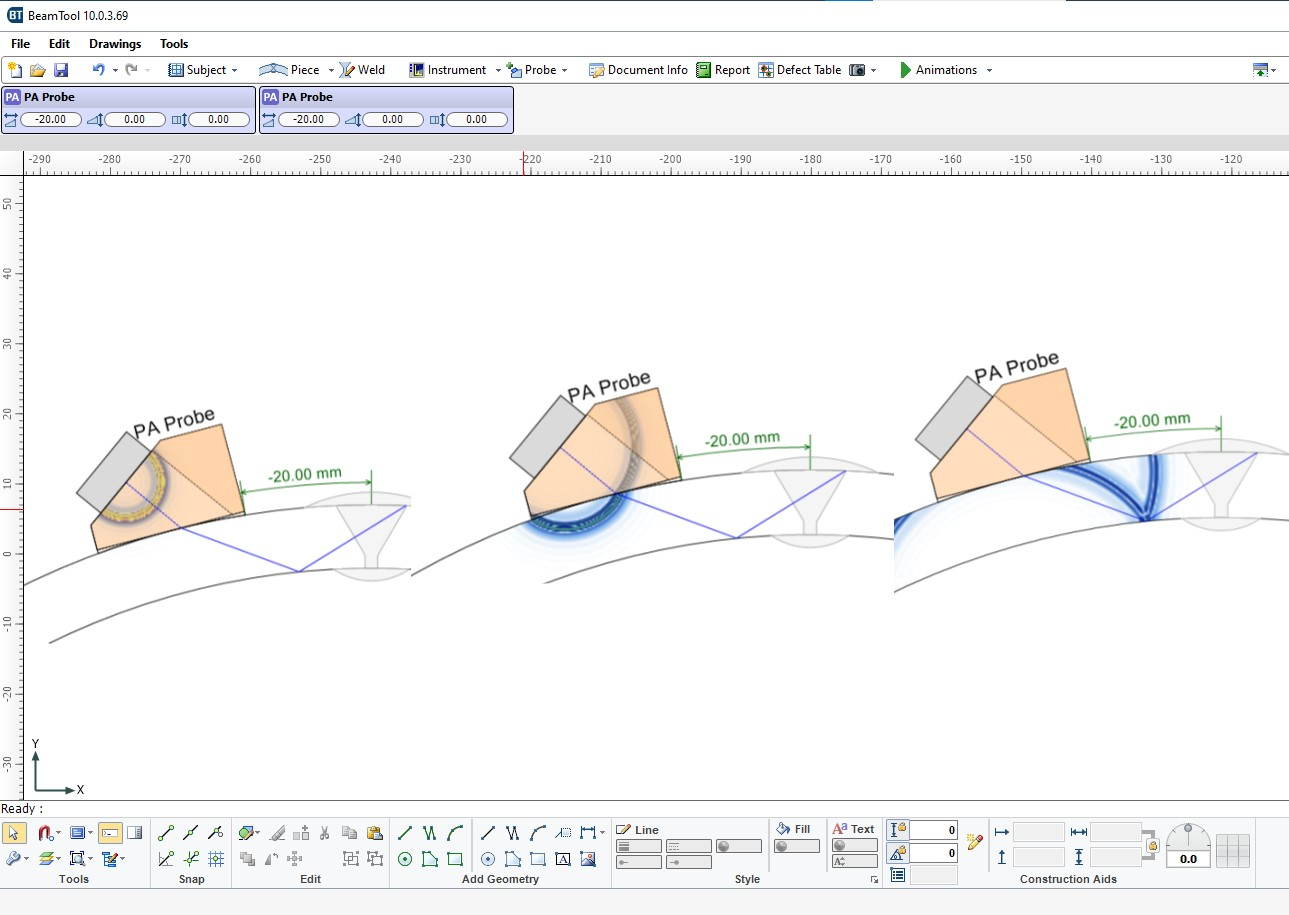

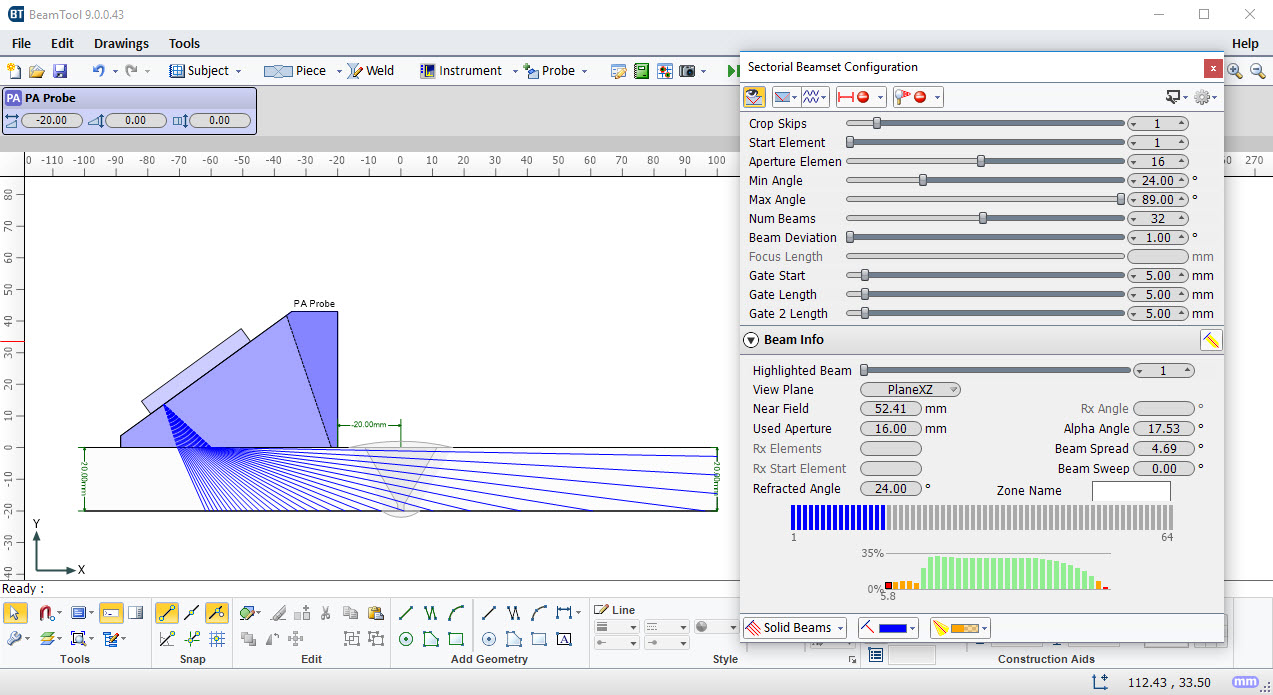

扇形波束集波束能量显示
BeamTool 现在可以通过显示波束集中每个波束的能量,帮助您选择相控阵检测的正确角度范围。低能量波束难以校准,需要较大的增益才能正确归一化。能量高于最大可能透射能量 50% 的波束显示为绿色,10% 至 50% 之间的显示为橙色,低于 10% 的显示为红色。计算能量时考虑了探头元件的方向性、楔块与工件之间的透射系数以及工件内每个跨距的反射系数。

样条曲线CAD支持
BeamTool现在可以导入带有样条曲线的CAD图纸。

覆层材料支撑
现在可以向板材、T形件、轴向工件或周向工件结构中添加覆层。

声音模式着色
现在,当同时显示压缩路径和剪切路径时,您可以独立地为每种声音模式着色。

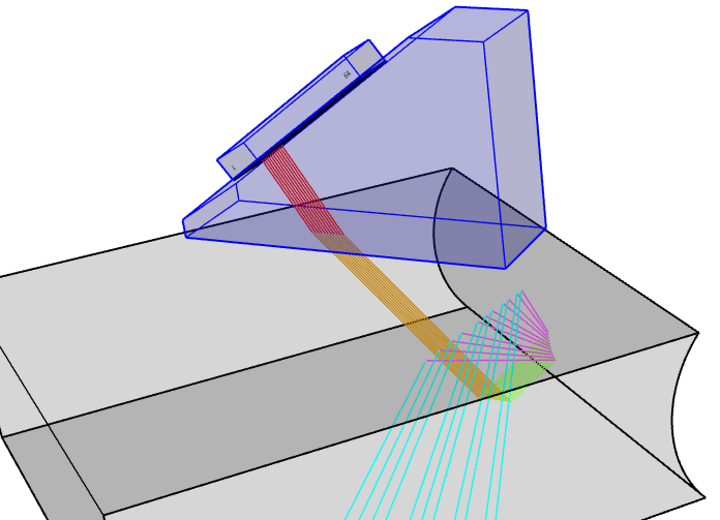

3D 声道路径追踪器
BeamTool 现在支持在三维空间中追踪声音路径。

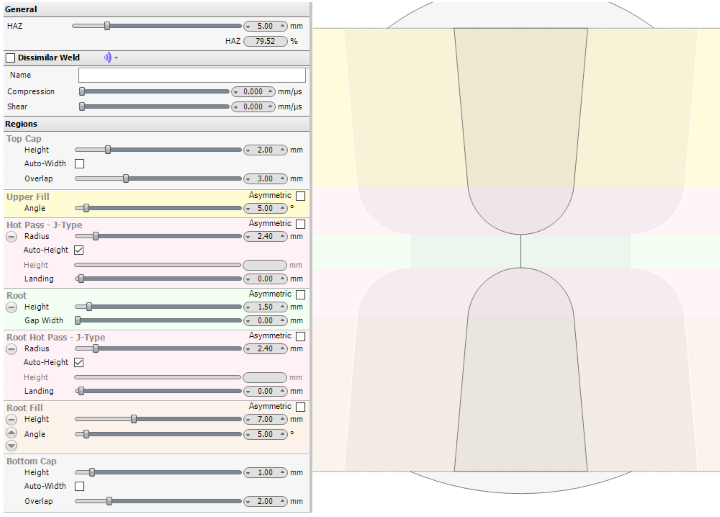

双J型焊接
可以在焊根处创建 AJ 坡口,以形成双 J 形焊缝坡口。

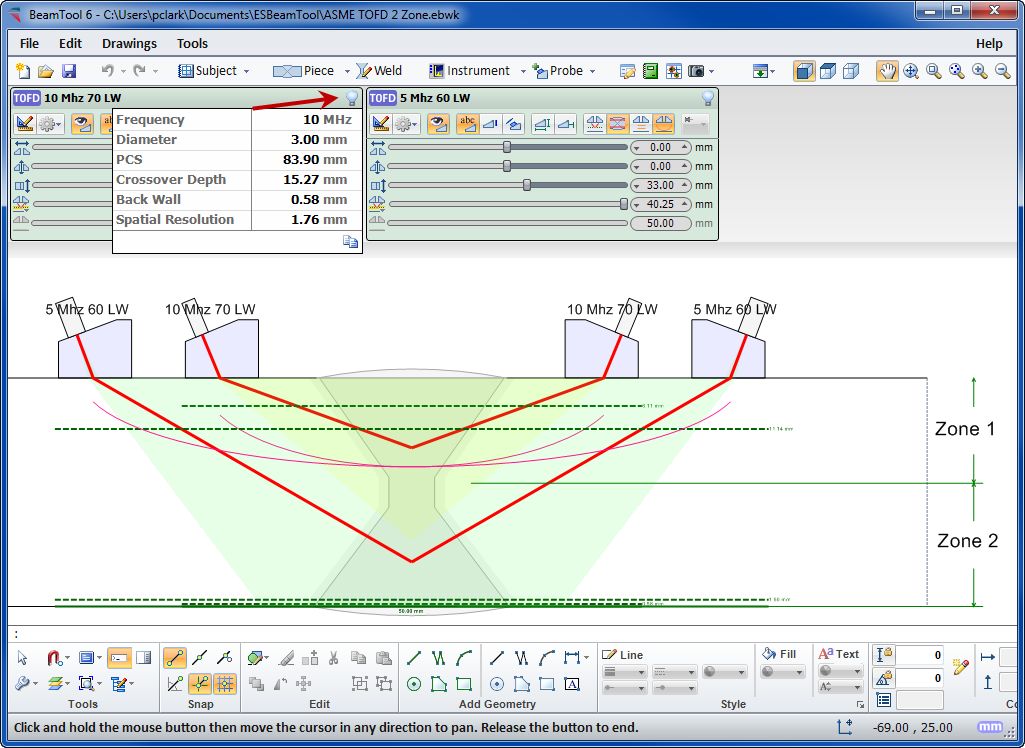

TOFD
飞行时间衍射 (TOFD) 支持提供用于可视化和确认区域覆盖范围的工具。TOFD 技术可以自动标注交叉尺寸和盲区。只需选择所需的交叉深度,即可轻松定义探针中心间距 (PCS),BeamTool 会自动定位探针以满足您的要求。

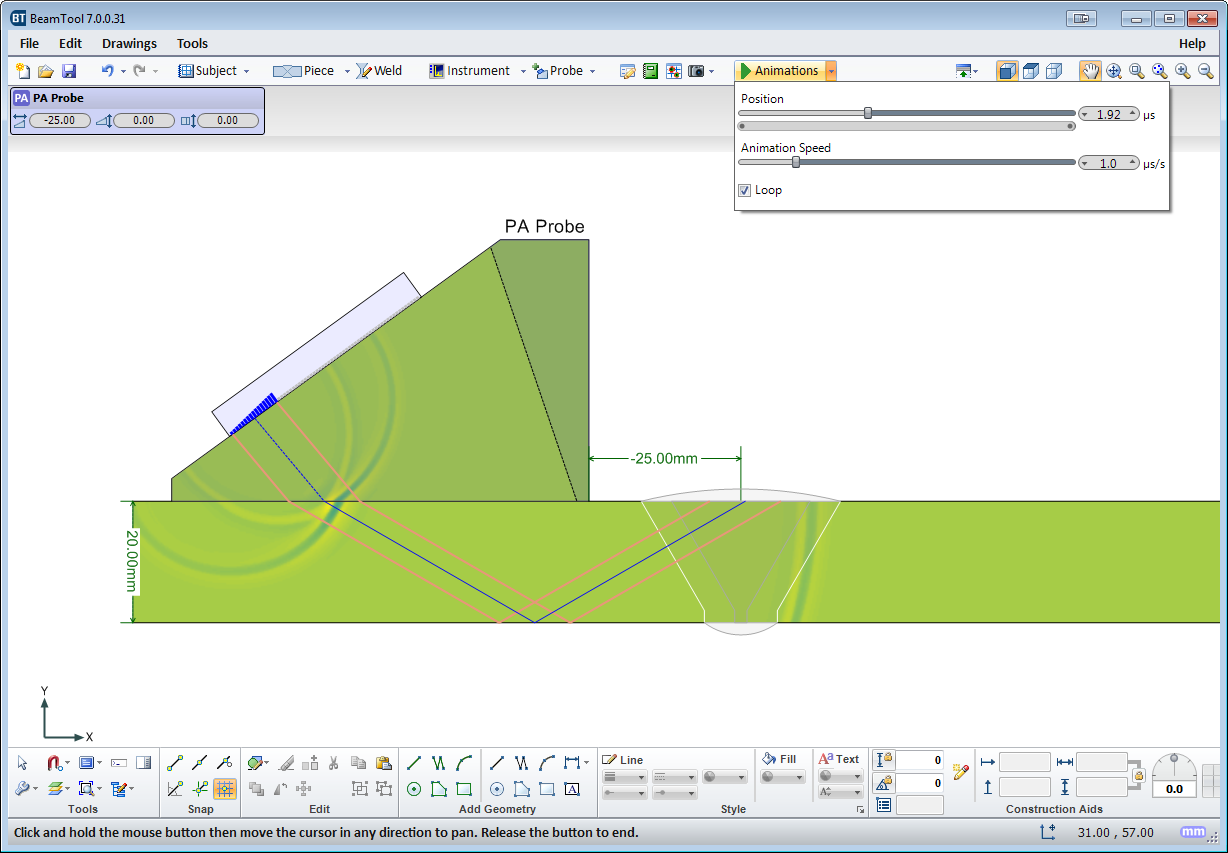

声音传播动画
声音传播动画展示了相控阵探测器中各个元件如何相互碰撞形成波前,以及该波前如何传播到物体内部。

指示图纸集
现在可以将指示图纸集添加到工作区。

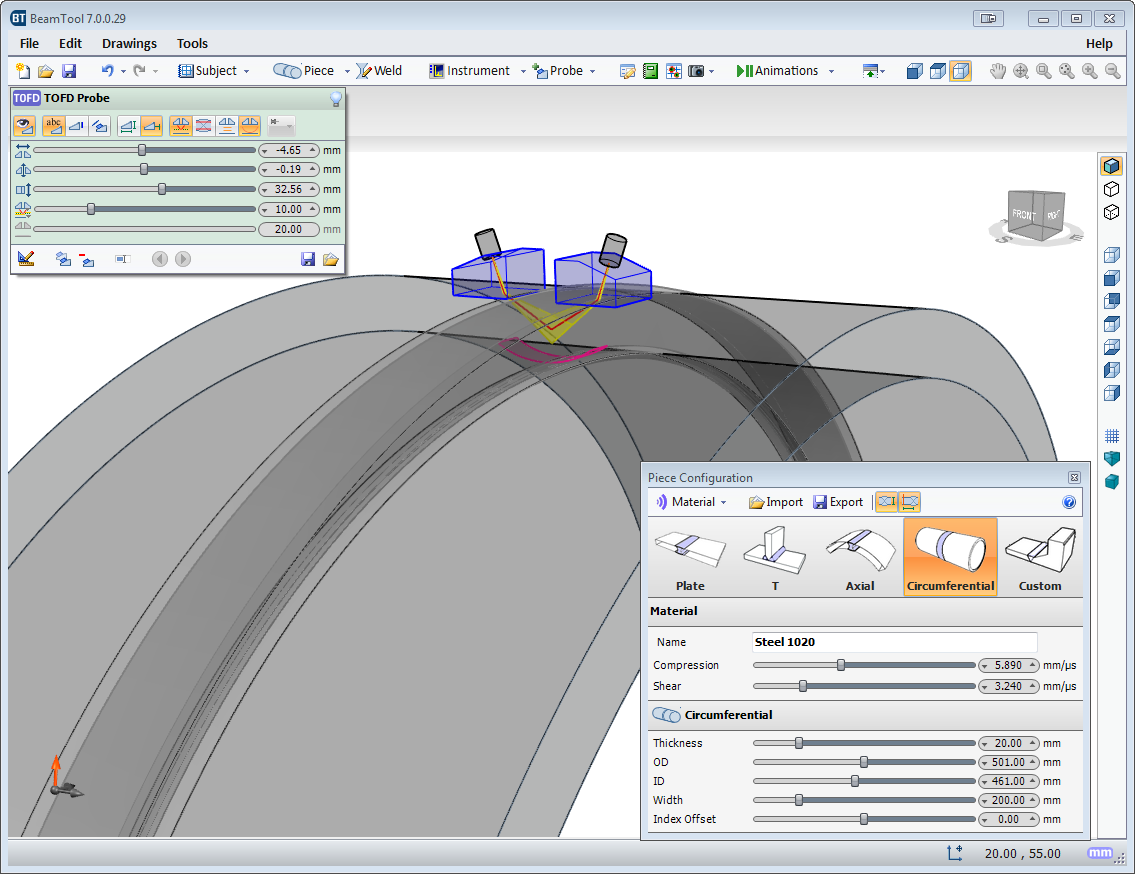

3D渲染周向工件
周向工件现在可以在 3D 视图中正确显示。

多技术开发
在单个工作空间内,可以使用多个探头和多种技术来创建各种检测方法。将相控阵探头与传统的超声波检测 (UT) 和时域衍射 (TOFD) 探头配置相结合,可确保全面覆盖。发射/接收 (P/C) 技术可用于观察不利的焊缝坡口或目标几何形状。只需在相控阵配置中选择 P/C,BeamTool 即可求解并显示所需的元素;此功能可以设置为考虑回波折射,使波束从焊缝坡口面反射。
BeamTool 使开发用于直接和间接检测的发射-接收技术变得容易,可以使用单个探头或一对探头。

零件配置
BeamTool 为管道和锅炉中常见的内径/外径 (ID/OD) 型零件提供原生支持。零件编辑器允许用户使用零件的外径、内径或厚度轻松定义零件。零件配置完成后,可以将相控阵探头和传统探头固定在零件的外部或内部。用户调整探头位置时,探头会始终固定在零件上并围绕零件旋转。

位图背景
使用位图绘图工具向绘图中添加图像。位图可以导入并缩放,用作背景或作为绘制复杂样本时的参考。

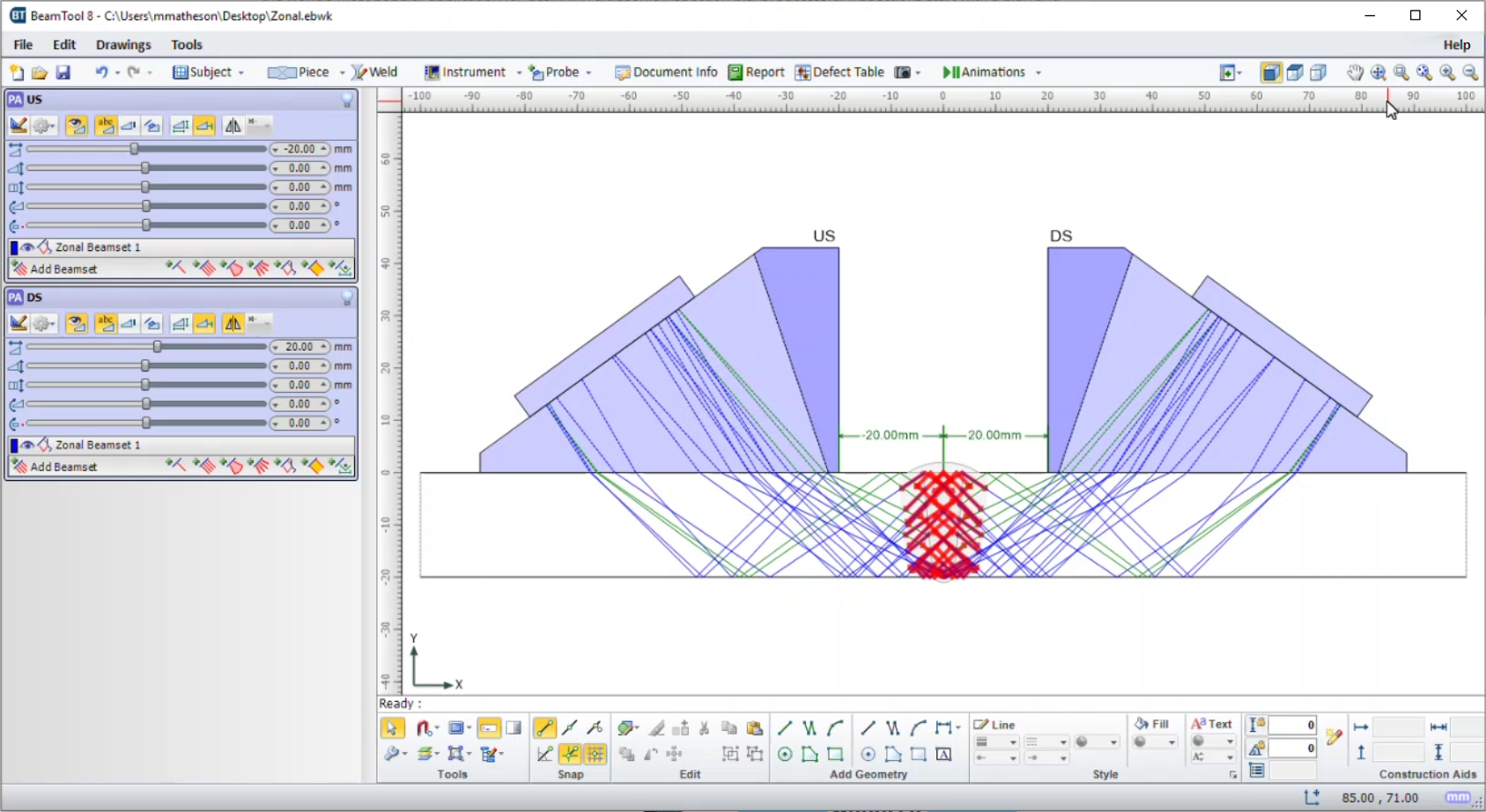

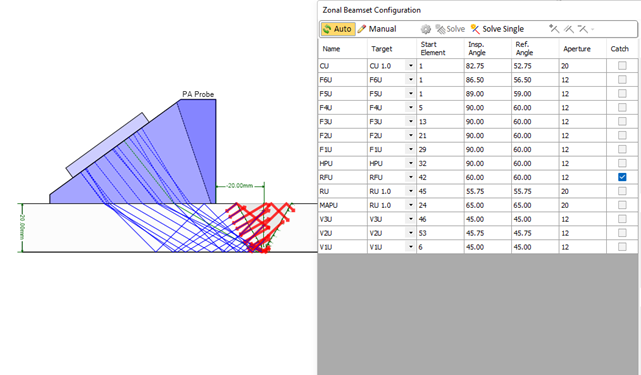

区域分辨
BeamTool ZONAL 插件提供定义焊接区域的功能,这些区域与区域波束集配合使用,可自动将各个相控阵波束对准焊缝坡口表面的特定位置。强大的全新波束求解器随后将优化聚焦法则。
